*PF-Compact コンパクトシリーズ

対応供給材料はペレット、グラニュール等の流動性が良い材料で、
主に顔料マスターバッチ等の定比混入等に使用します。
時間当たり約100グラム~約20キログラムの供給を目的としています。

また、特別価格にて標準組み合わせセット【Compact ASSYシリーズ】も用意致しております。

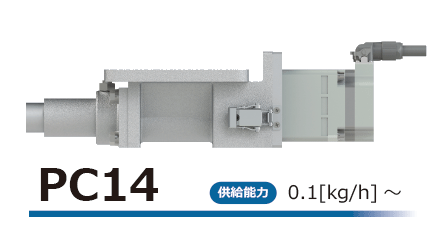

PFコンパクトシリーズ フィーダー本体

コンパクト型フィーダー本体
PF-Compact フィーダー本体
コンパクト型フィーダーの型式と供給能力

この表はHDPEを供給材料とした時間あたりの供給量測定データです。 嵩比重や滑り抵抗は材料により異なるので、この表は一つの目安としてご覧下さい。

フィーダ型式PC14-BLM30/30
スクリュー径 [mm]6913
 最小供給量 [kg/h]  0.10  0.25  0.67 
最大供給量 [kg/h] 2.77.019.4
適用モータ型式BLM30/30
寸法 [mm]W120 × H80 × D283.5
重量 [kg]2.0

Compact ASSY

Compact Assy とは…

コンパクトASSYは、コンパクトフィーダー本体と標準コントローラー、 ホッパー、接続コラム(ネックピース)をセットにした特別価格の商品です。

ASSY 01 / PA Hopper 3L
PF-Compact ASSY01
 No. 型式/品名概要
1PC14-BLM30/30フィーダ本体
2Connection plate 接続用コラム 
3 PA Hopper 3L 120□ ホッパー
4CV21-BMU03-0コントローラ
ASSY 02 / 4L Hopper AS
PF-Compact ASSY02
 No. 型式/品名概要
1PC14-BLM30/30フィーダ本体
2Adaptor -1接続用ブラケット
3 Neckpiece 120□  接続用コラム 
4Outlet-cover
54L Hopperホッパー
6CV21-BMU03-0コントローラ
ASSY 03 / 10L Hopper AS
PF-Compact ASSY03
 No. 型式/品名概要
1PC14-BLM30/30フィーダ本体
2Adaptor -1接続用ブラケット
3 Neckpiece 150□  接続用コラム 
4Outlet cover 95L
510L Hopperホッパー
6CV21-BMU03-0コントローラ
