オートベンのその他部品
ノズルユニット
固定式ノズルユニット
固定側、可動側の金型取付板の上や金型の上など、適当な位置に簡単に取り付ける事が出来ます。
| 品 名 | 固定式ノズルユニット |
|---|---|
| 品 番 | H01-E4F |
| 荷 姿 | W90×D420×H170 [mm] |
| 重 量 | 2.3 [kg] |
取出機ノズルユニット
各社取出機のキャッチングプレートに取付けて使用できます。
| 品 番 | 品 名 | Note. |
|---|---|---|
| H01-E4HU | 取出機ノズルユニット | ケーブル付き |
| H01-E4H | 取出機ノズルヘッドAS |

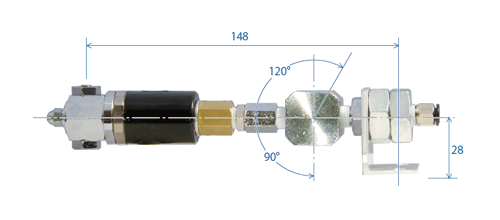

軽量ノズルとチップマニホールド
軽量ノズルASにノズルチップを複数取付けることができるマニホールドを組み合わせた製品です。噴霧方向を２方向切り替えて使用することが可能です。
| 品 番 | 品 名 | Note. |
|---|---|---|
| H01-E5 | 軽量ノズルAS | |
| H01-E5M | 軽量ノズルM-AS | 複数チップ取付可 |
マニホールド

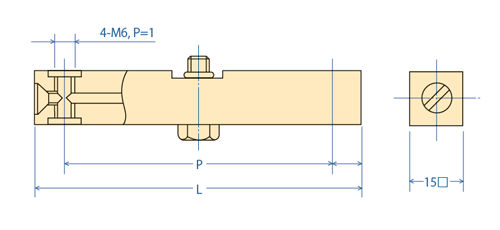

ノズルチップマニホールド
ノズルチップマニホールドは、固定式/取出機用ノズルユニットに取付けて使用するもので、４個までのノズルチップを取付けることが出来ます。
不用な取付孔は付属品の盲栓(2個)を取付けて使用します。標準品で不都合な場合は別途お問合せ下さい。
| 品 番 | 品 名 | P [mm] | L [mm] |
|---|---|---|---|
| PMH75 | 平行チップマニホールド 75 | 75 | 91 |
| PMH100 | 平行チップマニホールド 100 | 100 | 116 |
| PMH140 | 平行チップマニホールド 140 | 140 | 156 |
ノズルチップ

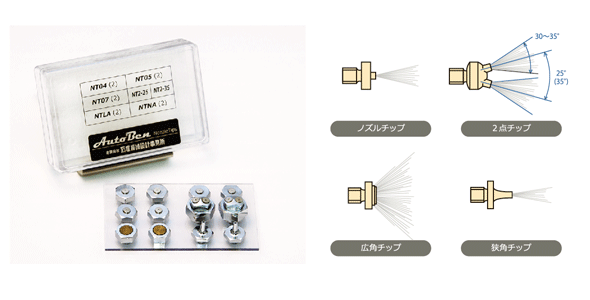

標準ノズルチップセット 品番：NT-SET
噴霧条件に合ったノズルチップを選んでムダのない噴霧状態を作り出すことが出来ます。
| 品 番 | 品 名 | 口径 | 噴霧角 | 最大噴霧距離 | 入数 |
|---|---|---|---|---|---|
| NT04 | ノズルチップ 0.4 | 0.4 | 30～35° | 100cm | 2 |
| NT05 | ノズルチップ 0.5 | 0.5 | 30～35° | 100cm | 2 |
| NT07 | ノズルチップ 0.7 | 0.7 | 30～35° | 100cm | 2 |
| NT2-2505 | 2点ノズルチップ 25° | 0.5 | 100cm | 1 | |
| NT2-3505 | 2点ノズルチップ 35° | 0.5 | 100cm | 1 | |
| NTLA | 広角ノズルチップ | 90° | 60cm | 1 | |
| NTNA | 狭角ノズルチップ | 15～20° | 150cm | 1 |
その他ノズルチップ
噴霧点を微妙に調節できます。
噴霧が長円パターンになります。
| 品 番 | 品 名 | 口径 | 噴霧角 | 最大噴霧距離 | Note. |
|---|---|---|---|---|---|
| UNT04 | ユニバーサルチップ 0.4 | 0.4 | 30～35° | 100cm | 噴霧方向可変 |
| UNT05 | ユニバーサルチップ 0.5 | 0.5 | 30～35° | 100cm | 噴霧方向可変 |
| UNT07 | ユニバーサルチップ 0.7 | 0.7 | 30～35° | 100cm | 噴霧方向可変 |
| FNT05 | 扇形ノズルチップ 0.5 | 0.5 | 90° | 60cm |
型開信号用リミットスイッチ
型開信号用LSマグネットスタンド
成形機に簡単にセットすることができ、他の成形機への移し替えもきわめてスムーズに行えます。
| 品 番 | 品 名 | Note. |
|---|---|---|
| H01-A120 | リミットSW-スタンドAS | LSスタンドセット |
| H01-A110 | リミットSW-AS | リミットスイッチ単体 |
| H01-MG0 | LSマグネットスタンド | マグネットスタンド単体 |
